الاختلافات في عمليات الخبز لمواد التغليف المختلفة
في مجالي تغليف أشباه الموصلات وتصنيع الإلكترونيات، تُعدّ عمليات المعالجة الحرارية/التجفيف خطوات أساسية لضمان الموثوقية، إذ تُطبّق على كامل سير العمل، بدءًا من المعالجة الأولية للمواد، مرورًا بالتشكيل/التصليد، وصولًا إلى المعالجة الأولية لتركيب SMT. تختلف متطلبات درجة حرارة التجفيف، والمدة الزمنية، والظروف المحيطة باختلاف مواد التغليف (مثل مركبات الإيبوكسي، والسيراميك، والمعادن) نظرًا لاختلاف خصائصها الفيزيائية والكيميائية اختلافًا كبيرًا. وتُشكّل هذه الاختلافات الأساس الجوهري لتحسين إنتاجية التغليف وتعزيز موثوقية الأجهزة على المدى الطويل.
Ⅰ مواد التغليف الأساسية وخصائصها أثناء الخبز
يمكن تصنيف أنظمة المواد المستخدمة في تغليف أشباه الموصلات بشكل أساسي على النحو التالي:
1. مركب قولبة الإيبوكسي:يُعدّ هذا المنتج حاليًا أكثر مواد التغليف استخدامًا، وهو عبارة عن مادة كيميائية متصلبة حراريًا. يتكون من مصفوفة راتنج إيبوكسي، وعوامل معالجة، ومواد مالئة، ومواد مضافة متنوعة، ويُستخدم لتغليف الرقاقة والأطراف عبر عملية التشكيل بالنقل عند درجات حرارة تتراوح بين 175 و185 درجة مئوية، مما يوفر وظائف متعددة مثل التوصيل الحراري، والعزل، ومقاومة الرطوبة، ومقاومة الضغط. يتميز هذا المنتج بتكلفته المنخفضة وعمليات تصنيعه المتطورة، مما يجعله مناسبًا لمعظم الدوائر المتكاملة المستخدمة في المنتجات الاستهلاكية والصناعية.
2. معجون الفضة الموصل:يُستخدم هذا المعجون بشكل أساسي للربط والتثبيت اللاصق بين الشريحة والإطار الموصل أو الركيزة. يتكون من مادة أساسية من راتنج الإيبوكسي وحشوات من مسحوق الفضة. بعد التصلب، يجب أن يوفر قوة ربط ميكانيكية كافية مع ضمان توصيل كهربائي وحراري جيد. تتطلب عملية التصلب عادةً إجراءها تحت غطاء من النيتروجين، عند درجة حرارة حوالي 175 درجة مئوية، لمدة ساعة تقريبًا.
3. جل السيليكون/مادة التغليف:يُقدّر السيليكون لمقاومته الممتازة لدرجات الحرارة العالية والمنخفضة ومرونته، ولذا يُستخدم على نطاق واسع في التطبيقات التي تتطلب موثوقية عالية في دورات التبريد والتدفئة، مثل أجهزة الطاقة، وإلكترونيات السيارات، وتغليف مصابيح LED. تتميز درجة حرارة معالجة السيليكون بانخفاضها النسبي، حيث تتراوح عادةً بين 120 و150 درجة مئوية، إلا أن مدة المعالجة طويلة. كما أنه شديد الحساسية للرطوبة، ويتطلب معالجته في بيئة محكمة التحكم، خالية من الأكسجين، ومنخفضة الرطوبة.
4. مواد التغليف الخزفية:تُصنع هذه العبوات من مواد غير عضوية وغير معدنية، مثل الألومينا أو نتريد الألومنيوم، وتُشكّل من خلال عمليات الحرق المشترك بدرجة حرارة عالية أو منخفضة. تتميز العبوات الخزفية بإحكامها العالي للغاية وتوصيلها الحراري الممتاز، مما يجعلها مناسبة للاستخدام في التطبيقات العسكرية والفضائية وأجهزة الترددات اللاسلكية عالية الموثوقية. تركز عملية الحرق بشكل أساسي على إزالة الرطوبة من الركيزة قبل التغليف وتلدين طبقة التمعدن، وعادةً ما تتم هذه العملية في نطاق درجة حرارة يتراوح بين 300 و400 درجة مئوية، وهي أعلى بكثير من درجة حرارة مواد التغليف العضوية.
5. مواد التغليف المعدنية:تُصنع هذه المواد بشكل أساسي من سبائك الكوفار أو النحاس أو الألومنيوم، وتُستخدم غالبًا في التطبيقات التي تتطلب تبديدًا فعالًا للحرارة أو حماية كهرومغناطيسية، مثل وحدات الطاقة والأجهزة الكهروضوئية. يرتكز جوهر عملية التسخين المستخدمة في تغليف المعادن على معالجة إزالة الغازات والتحكم في أكسدة السطح. وتتطلب هذه العملية عادةً تلدينًا بدرجة حرارة عالية في بيئة مفرغة من الهواء أو في جو من النيتروجين عالي النقاء، حيث قد تصل درجات الحرارة إلى أكثر من 400 درجة مئوية.
ثانياً: الوظائف الأساسية لعملية الخبز لمواد التغليف
1. إزالة الرطوبة والشوائب المتطايرة:تمتص مواد التغليف حتمًا الرطوبة المحيطة أثناء الإنتاج والنقل والتخزين. وقد تحتفظ أسطح الرقائق أيضًا ببقايا المذيبات العضوية أو مكونات المقاوم الضوئي. يمكن أن تتبخر هذه الشوائب وتتمدد أثناء عمليات درجات الحرارة العالية اللاحقة، مما يؤدي إلى فراغات داخلية أو تشققات أو عيوب انفصال الطبقات في العبوة. من خلال عملية خبز مضبوطة بدقة، يمكن تقليل محتوى الرطوبة إلى ما دون المستويات الآمنة، وبالتالي تعزيز إحكام إغلاق العبوة وموثوقيتها على المدى الطويل.
2. تعزيز معالجة المواد والترابط المتشابك:هذه هي الآلية الأساسية لتشكيل المواد المتصلبة حراريًا. سواءً كان مركب تشكيل الإيبوكسي أو معجون الفضة الموصل، فإن السلاسل الجزيئية تحتاج إلى طاقة حرارية لتحفيز تفاعلات التشابك، متحولةً من حالة سائلة أو شبه صلبة إلى مادة صلبة ذات بنية شبكية ثلاثية الأبعاد. تحدد درجة حرارة ووقت المعالجة الحرارية كثافة التشابك بشكل مباشر، مما يؤثر على درجة حرارة التحول الزجاجي للمادة، وقوتها الميكانيكية، ومقاومتها للتآكل الكيميائي. على سبيل المثال، يمكن للمعالجة اللاحقة الكافية لمركب تشكيل الإيبوكسي أن ترفع درجة حرارة التحول الزجاجي إلى ما يزيد عن 150 درجة مئوية، مما يضمن الاستقرار الهيكلي للجهاز أثناء عمليات اللحام والاستخدام اللاحقة.
3. التخلص من التوتر الداخلي:تُعدّ هذه خطوةً مهمةً لتعزيز موثوقية العبوة. أثناء عملية التشكيل بالحقن، يبرد مركب التشكيل بسرعة من حالته المنصهرة، مما يُولّد إجهادًا متبقيًا داخل العبوة. ومن خلال التسخين المطوّل في درجات حرارة عالية، تكتسب السلاسل الجزيئية مرونةً كافيةً لإعادة ترتيب نفسها، مما يسمح بتخفيف الإجهاد. تُظهر الأجهزة المُعالجة بالتصليب بعد التشكيل تحسيناتٍ ملحوظةً في كلٍّ من مقاومة دورات الحرارة ومقاومة الرطوبة. ويمكن تمديد عمرها الافتراضي في بيئات ذات درجات حرارة ورطوبة عاليتين بأكثر من الضعف.
4. منع الأكسدة والتآكل:يعتمد ذلك على التحكم الدقيق في بيئة التسخين. تُعدّ وسادات التوصيل المصنوعة من الألومنيوم على سطح رقاقة أشباه الموصلات، ونقاط توصيل الأسلاك الذهبية، والطبقات المعدنية لإطار التوصيل، شديدة الحساسية لتفاعلات الأكسدة مع الأكسجين عند درجات الحرارة العالية، مما يؤدي إلى زيادة مقاومة التلامس أو حتى حدوث دوائر مفتوحة. يمكن لبيئات النيتروجين أو الفراغ عزل الأكسجين بفعالية، وحماية هذه الواجهات الحساسة من التلف أثناء عملية التسخين.
Ⅲ أنواع الأفران المناسبة لمواد تغليف الخبز

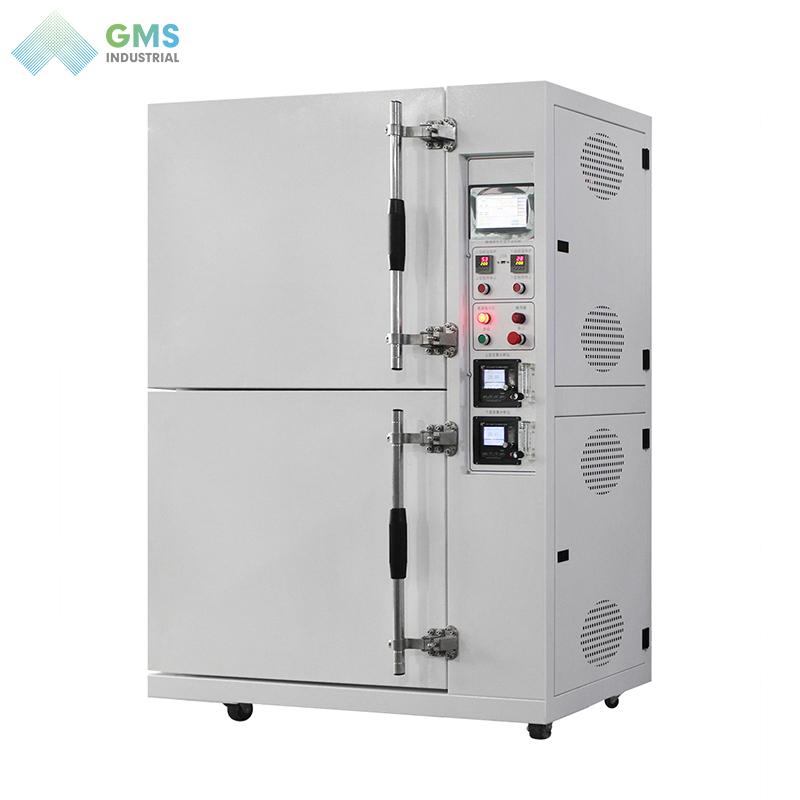

1. فرن النيتروجينs:من خلال التطهير المستمر للحجرة بغاز النيتروجين عالي النقاء، ينخفض محتوى الأكسجين إلى مستويات منخفضة للغاية، مما يمنع بشكل فعال تفاعلات الأكسدة لمواد التغليف والرقائق الإلكترونية عند درجات الحرارة العالية. كما يمكن لبيئة النيتروجين أن تحمل المواد المتطايرة من سطح المادة عبر تدفق الغاز، مما يساعد في عملية إزالة الرطوبة. وبفضل الموصلية الحرارية المستقرة نسبيًا للنيتروجين، يكون توزيع درجة الحرارة داخل الحجرة أكثر تجانسًا. وهذا ما يجعلها مناسبة لأجهزة التغليف المتطورة مثل BGA وCSP، التي تتطلب تجانسًا عاليًا في درجة الحرارة.
2. نظفأفران الغرف: صُممت هذه الأجهزة خصيصًا لتلبية متطلبات النظافة العالية، فهي مزودة بمرشحات HEPA مقاومة لدرجات الحرارة العالية، مما يحقق مستويات نظافة من الفئة 100 أو أعلى. وهذا يضمن عدم تولد أي تلوث جزيئي أثناء عملية التسخين، ويمنع الغبار من تلويث أسطح الرقائق الحساسة. وتُستخدم هذه الأجهزة على نطاق واسع في تخفيف إجهاد الرقائق، والمعالجة الحرارية لمواد الإلكترونيات الدقيقة، وعمليات التغليف عالية الدقة.
3. فرن تفريغ الهواءs:تُتيح بيئة الضغط السلبي الناتجة عن الفراغ عملية إزالة الغازات بكفاءة عالية. ففي ظل ظروف الفراغ، تنخفض درجة غليان الرطوبة بشكل ملحوظ، مما يسمح بتبخرها بسرعة حتى في درجات الحرارة المنخفضة. ويساعد الضغط السلبي على استخلاص الغازات الممتصة من أعماق المادة، وهو أمر فعال بشكل خاص للمواد اللاصقة عالية اللزوجة والمواد الخزفية المسامية. أفران التفريغغالبًا ما تكون هذه الأجهزة مزودة بوظيفة إعادة تعبئة النيتروجين، مما يسمح بإدخال النيتروجين للحماية بعد عملية إزالة الغازات، ومنع الأكسدة أثناء مرحلة التبريد. هذا النوع من المعدات مناسب لإزالة الغازات بعمق من السيليكون، وإزالة الغازات من الركائز الخزفية، ومعالجة أغلفة التغليف المعدنية بإزالة الغازات عند درجات حرارة عالية.
4. أفران تدوير الهواء الساخن:تتميز هذه الأجهزة ببنية بسيطة نسبيًا، لكنها تحقق تجانسًا ممتازًا في درجة الحرارة بفضل أنظمة الحمل الحراري القسري. كما أنها تتمتع بسعة كبيرة وكفاءة عالية، مما يجعلها مناسبة لمعالجة كميات كبيرة من أجهزة التغليف القياسية مثل BGA وQFP بعد عملية التصلب. ويتراوح نطاق درجة الحرارة عادةً بين 100 و300 درجة مئوية. وفي حال تزويدها بوحدة حقن النيتروجين، يمكن استخدامها أيضًا في خطوات المعالجة التي لا تتطلب شروطًا صارمة للغاية فيما يتعلق بالأكسدة.
تُعدّ عملية الخبز لمواد تغليف أشباه الموصلات تقنيةً شديدة التخصص بنوع المادة. وتختلف أنظمة المواد المختلفة اختلافًا جوهريًا في نطاقات درجات الحرارة المطلوبة، والفترات الزمنية، والظروف الجوية. تعتمد مركبات قولبة الإيبوكسي على خبز مطوّل عند درجة حرارة متوسطة (حوالي 175 درجة مئوية) لإتمام عملية الربط المتشابك العميق؛ بينما يتطلب السيليكون العضوي عمليات طويلة الأمد عند درجة حرارة منخفضة مصحوبة بإزالة الغازات بالتفريغ؛ أما المواد الخزفية والمعدنية فتتبع مسارًا عالي الحرارة، مع التركيز على إزالة الإجهاد وإزالة الغازات بعمق، على التوالي. وتعود هذه الاختلافات إلى البنية الكيميائية المتأصلة للمواد، وخصائص انتقالها الحراري، ومتطلبات الموثوقية في تطبيقاتها النهائية.
