معايير رطوبة تخزين لوحات الدوائر المطبوعة

لوحة الدوائر المطبوعة (PCB) هي نوع من الركائز المصنوعة بتقنية الطباعة الإلكترونية، وتُستخدم كدعامة للمكونات الإلكترونية وتوفر توصيلات الدوائر لها. تُصنع لوحات الدوائر المطبوعة عادةً من ألواح عازلة مقطوعة بأبعاد محددة، وتتميز بنمط موصل واحد على الأقل وفتحات (مثل فتحات المكونات، وفتحات التثبيت، وفتحات التوصيل المطلية). تحل هذه اللوحات محل الهياكل التقليدية لتركيب المكونات الإلكترونية، وتتيح التوصيلات بينها. وباعتبارها مكونًا بالغ الأهمية في الأجهزة الإلكترونية، فإن أداء لوحات الدوائر المطبوعة واستقرارها ضروريان لتشغيل الجهاز بشكل عام. تُعد رطوبة التخزين عاملاً رئيسيًا يؤثر على أداء لوحات الدوائر المطبوعة واستقرارها، حيث يمكن أن تؤدي مستويات الرطوبة غير المناسبة إلى امتصاص الرطوبة، والأكسدة، والتآكل، وغيرها من المشكلات.

أولاً: معايير الرطوبة لتخزين لوحات الدوائر المطبوعة

يشير معيار رطوبة تخزين لوحات الدوائر المطبوعة إلى نطاق مستويات الرطوبة التي يجب الحفاظ عليها أثناء تخزينها. ولضمان أداء لوحات الدوائر المطبوعة واستقرارها، يتراوح نطاق الرطوبة القياسي عادةً بين 20% و60%. ضمن هذا النطاق، لا تُظهر لوحات الدوائر المطبوعة تدهورًا ملحوظًا في الأداء أو مشاكل في الجودة. أما بالنسبة للوحات الدوائر المطبوعة المستخدمة في تطبيقات خاصة، مثل البيئات عالية الدقة أو ذات درجات الحرارة المرتفعة، فقد يختلف معيار رطوبة التخزين.

1. منع امتصاص الرطوبة: يُعد امتصاص الرطوبة مشكلة شائعة في مواد لوحات الدوائر المطبوعة، لا سيما في البيئات ذات الرطوبة العالية. فإذا تجاوزت الرطوبة النطاق القياسي، قد تمتص لوحات الدوائر المطبوعة الرطوبة، مما يؤدي إلى تدهور الأداء الكهربائي، وحدوث دوائر قصر، وأكسدة، ومشاكل أخرى.
2. منع الأكسدة والتآكل:في البيئات ذات الرطوبة العالية، تكون المكونات المعدنية عرضة للأكسدة والتآكل، مما قد يقلل من موثوقية وعمر لوحات الدوائر المطبوعة.
3. الحفاظ على الاستقرار:يمكن أن تؤدي تقلبات الرطوبة إلى تغييرات في أبعاد وشكل مواد لوحة الدوائر المطبوعة، مما قد يؤدي إلى مشاكل مثل تباعد المكونات أو تباعد الدبابيس، الأمر الذي قد يؤثر على التشغيل الطبيعي للدوائر.

ثانيًا: تأثير الرطوبة على ثنائي الفينيل متعدد الكلور

1. أكسدة:عند تعرض لوحات الدوائر المطبوعة (PCBs) لبيئات ذات درجات حرارة ورطوبة عالية، قد تتأكسد مسارات النحاس، مما يقلل من موصليتها. بالإضافة إلى ذلك، يمكن أن تؤدي الرطوبة الزائدة إلى تسريع تآكل المواد المعدنية الأخرى الموجودة على لوحة الدوائر المطبوعة.
2. الدوائر القصيرة والدوائر المفتوحة:قد يؤدي انخفاض الرطوبة بشكل مفرط إلى توليد كهرباء ساكنة بين مسارات لوحة الدوائر المطبوعة، مما ينتج عنه دوائر قصر أو دوائر مفتوحة. وعلى العكس من ذلك، قد يؤدي ارتفاع الرطوبة بشكل مفرط إلى تكوّن طبقة رقيقة من الماء بين المسارات، مما يتسبب أيضاً في حدوث دوائر قصر أو دوائر مفتوحة.
3. تدهور أداء العزل:قد تتسبب الرطوبة الزائدة في حدوث تشققات أو فقاعات في الطبقة العازلة للوحة الدوائر المطبوعة، مما يقلل من كفاءة عزلها. وقد يؤثر ذلك على التشغيل الطبيعي للدائرة، بل وقد يشكل مخاطر على السلامة.

ثالثًا: كيفية التحكم في رطوبة التخزين

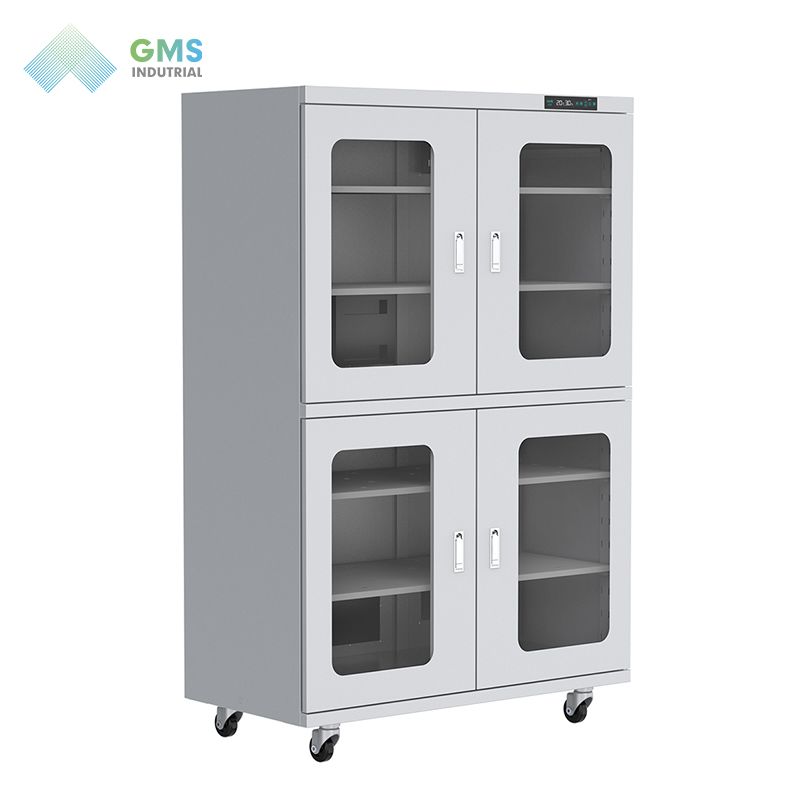

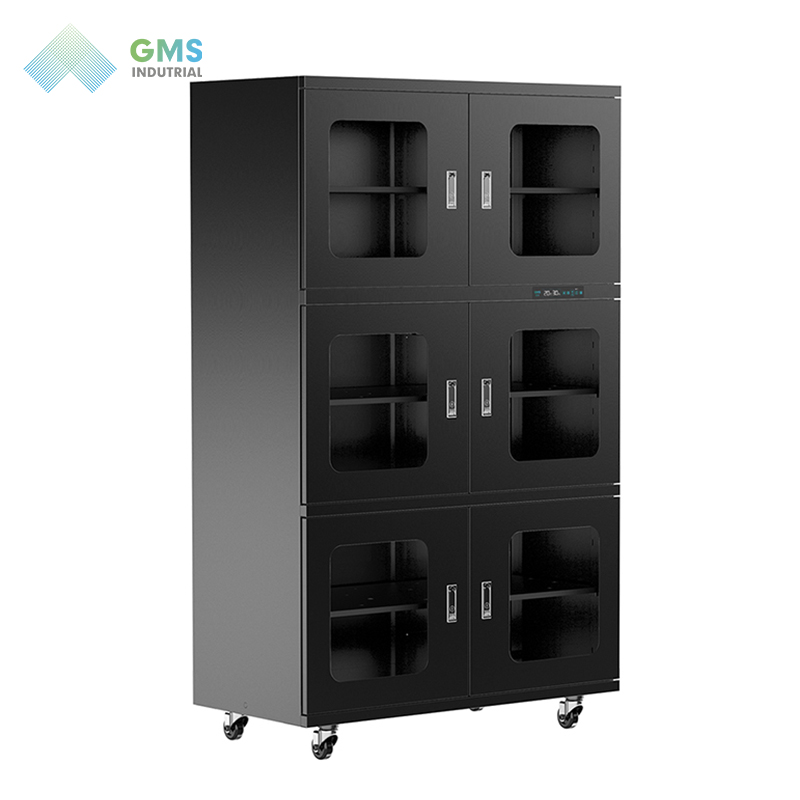

باستخدام خزانة تجفيف الملابس توفر مخازن لوحات الدوائر المطبوعة وظائف مثل إزالة الرطوبة ومنع الأكسدة، مما يوفر بيئة تخزين جافة ومستقرة للوحات الدوائر المطبوعة.

1. قدرة إزالة الرطوبة خزانة تجفيف الملابس:اختر خزانة تجفيف الملابس تتميز بقدرات عالية على إزالة الرطوبة لضمان بقاء رطوبة بيئة التخزين عند مستوى مناسب. وكلما زادت قدرة إزالة الرطوبة، كان تأثيرها في منع تسرب الرطوبة أفضل.
2. أداء منع التسرب لـ خزانة تجفيف الملابس:ال خزانة تجفيف الملابس يجب أن تتمتع لوحات الدوائر المطبوعة بإحكام إغلاق جيد لمنع دخول الرطوبة الخارجية. قد يسمح ضعف إحكام الإغلاق بتسرب الرطوبة، مما يؤثر على جودة تخزينها.
3. التحكم في درجة الحرارة والرطوبة:عند تخزين لوحات الدوائر المطبوعة في خزانة تجفيف الملابسمن المهم التحكم بدرجة الحرارة والرطوبة داخل الجهاز. درجة الحرارة الموصى بها هي 20-25 درجة مئوية، والرطوبة الموصى بها هي 20%-60%. قد يؤثر عدم التحكم السليم بدرجة الحرارة والرطوبة على أداء وجودة لوحات الدوائر المطبوعة.
4. الفحص والصيانة الدورية:تحقق بانتظام من فعالية إزالة الرطوبة وإحكام إغلاقها خزانة تجفيف الملابسوقم بتنظيف أي شوائب أو غبار بالداخل فوراً. في حال اكتشاف أي أعطال أو مشاكل، اتصل بالشركة المصنعة لإصلاحها أو استبدالها في أسرع وقت ممكن.
5. استخدام السجلات والملصقات:قم بتعيين تسمية أو سجل لكل لوحة دوائر مطبوعة في خزانة تجفيف الملابسمع تدوين اسمها وطرازها وتاريخ إنتاجها وغيرها من المعلومات ذات الصلة. وهذا يُسهّل إدارة وتتبع لوحات الدوائر المطبوعة، ويضمن جودة تخزينها وسلامتها.

تخزين لوحات الدوائر المطبوعة في خزانة تجفيف الملابس يُعدّ هذا إجراءً فعالاً لمنع الرطوبة، حيث يوفر بيئة تخزين جافة ومستقرة للألواح. أثناء الاستخدام، من المهم اختيار نوع مناسب. خزانة تجفيف الملابس، والحفاظ على إحكام إغلاقها ونظافتها، وإجراء عمليات فحص وصيانة منتظمة، واتخاذ الاحتياطات اللازمة الأخرى لضمان جودة التخزين وسلامة لوحات الدوائر المطبوعة.
