الغرض من خبز لوحة الدوائر المطبوعة
في مجال تصنيع الإلكترونيات، تُستخدم لوحات الدوائر المطبوعة (PCBs) كحوامل لمختلف المكونات الإلكترونية، وتحدد جودتها بشكل مباشر موثوقية المنتجات الإلكترونية وعمرها الافتراضي. ونظرًا لأن مواد لوحات الدوائر المطبوعة عرضة لامتصاص الرطوبة، فإنها تمتص الرطوبة من الهواء أثناء التصنيع والتخزين والنقل، مما يُؤدي إلى تكوّن رطوبة داخلية. وعندما تتعرض هذه اللوحات المُحمّلة بالرطوبة لعمليات ذات درجات حرارة عالية، مثل لحام إعادة التدفق أو اللحام الموجي، يتبخر الماء بسرعة ويتمدد، مما قد يُسبب عيوبًا خطيرة مثل انفصال الطبقات، وتكوّن الفقاعات، وانفصال نقاط التوصيل، وحتى كسر الثقوب المعدنية. وتتمثل الوظيفة الأساسية لتسخين لوحات الدوائر المطبوعة في إزالة الرطوبة الممتصة من مادة اللوحة بشكل فعال، وتخفيف الإجهادات الداخلية المتكونة أثناء التصنيع، وذلك من خلال عملية تسخين مُتحكّم بها تُنظّم درجة الحرارة والوقت بدقة. وهذا لا يُوفر فقط أساسًا ماديًا مستقرًا لعمليات دقيقة لاحقة مثل تجميع SMT واللحام، بل يُساهم أيضًا في ضمان موثوقية عالية وعمر افتراضي طويل للمنتج الإلكتروني النهائي.
Ⅰ الوظائف الأساسية لخبز لوحات الدوائر المطبوعة
1. إزالة الرطوبة ومنع ظهور البثور/الانفجار
تتميز المواد المستخدمة في لوحات الدوائر المطبوعة، مثل راتنج الإيبوكسي وقماش الألياف الزجاجية، ببنية مسامية دقيقة طبيعية، مما يجعلها عرضة لامتصاص الرطوبة البيئية أثناء التخزين والنقل. عند دخول لوحة الدوائر المطبوعة في عملية اللحام بالتدفق الحراري العالي، تتبخر الرطوبة الداخلية بسرعة وتتمدد. يمكن لكل غرام من الماء أن يتمدد حوالي 1600 ضعف حجمه بعد التبخر، مما يولد ضغط بخار يصل إلى 20 ميجا باسكال، وهو ما يتجاوز بكثير قوة الترابط بين طبقات مادة FR-4 (حوالي 1.5 ميجا باسكال). يؤدي هذا إلى انفصال الطبقات، أو ظهور فقاعات، أو حتى تشقق لوحة الدوائر المطبوعة. تعمل المعالجة الحرارية على إزالة الرطوبة تمامًا قبل اللحام الحراري العالي، مما يقضي بشكل جذري على هذا الخطر الذي يهدد جودة المنتج.
2. تخفيف الضغط الداخلي وتثبيت الأبعاد
أثناء تصنيع لوحات الدوائر المطبوعة، تُولّد عمليات مثل تغليف رقائق النحاس على ركائز عازلة ومعالجتها لاحقًا انكماشًا وإجهادًا داخليًا. إذا لم يتم تخفيف هذا الإجهاد في الوقت المناسب، فقد يتسبب في انحناء وتشوه لوحة الدوائر المطبوعة أثناء عمليات التصنيع أو الاستخدام اللاحقة. تُخضع عملية المعالجة الحرارية مادة اللوحة لمعالجة حرارية مضبوطة، مما يسمح بتخفيف الإجهاد بشكل كافٍ، واستقرار أبعاد لوحة الدوائر المطبوعة، وتحسين استوائها.
3. تحسين نتائج اللحام
يمكن أن تؤدي الرطوبة إلى أكسدة أسطح لحام لوحات الدوائر المطبوعة، مما يؤثر على قابلية اللحام للترطيب، ويؤدي إلى مشاكل مثل وصلات اللحام الباردة، وضعف الترطيب، أو عيوب اللحام. تعمل عملية التجفيف الحراري على تجفيف الرطوبة من نقاط اللحام بفعالية، وتحسين نظافة أسطح اللحام، وتعزيز نتائج اللحام، وتقليل معدلات وصلات اللحام الباردة وإعادة العمل، وضمان موثوقية التوصيلات الكهربائية.
4. تجنب التلوث الأيوني
قد تتسبب الرطوبة المتبقية في لوحات الدوائر المطبوعة، بعد معالجتها بدرجات حرارة عالية، في تكوين تلوث أيوني، مما يزيد من خطر الهجرة الكهروكيميائية حول وصلات اللحام، وقد يؤدي ذلك إلى حدوث دوائر قصر أو تقصير عمر المنتج. يمكن للمعالجة الحرارية أن تقلل من احتمالية حدوث هذا التلوث الأيوني، مما يحسن الأداء الكهربائي طويل الأمد وعمر المنتج.
Ⅱ نطاق تطبيق خبز لوحات الدوائر المطبوعة
1. مرحلة معالجة المواد
● الخبز على الألواح:تُستخدم لإزالة إجهاد التمدد/الانكماش في الصفائح المغلفة بالنحاس، وتثبيت أبعاد المادة الأساسية، ووضع أساس للمعالجة اللاحقة.
● الخبز قبل الترقق (للطبقات الداخلية): يزيل الرطوبة لضمان التصاق جيد للطبقة الجافة بسطح النحاس.
2. مرحلة التشكيل والتفتيش
● الخبز بعد عملية الترقق:يخفف الضغط المتولد أثناء عملية التغليف لمنع تشوه اللوح.
● المعالجة المسبقة قبل الطلاء (بعد الحفر):يزيل غبار الحفر والرطوبة لضمان جودة الطلاء.
● التجفيف قبل اختبار المسبار الطائر:يضمن دقة الاختبار ويمنع الرطوبة من التأثير على الأداء الكهربائي.
3. مرحلة تشطيب السطح
● قناع اللحام قبل الخبز: بعد طباعة حبر قناع اللحام، تعمل عملية الخبز المسبق عند درجة حرارة 70-80 درجة مئوية على إزالة المذيبات، مما يؤدي إلى تكوين حالة شبه معالجة استعدادًا لعملية التعريض.
● شرح ما بعد الخبز: تتم عملية المعالجة الحرارية بعد طباعة الأسطورة (الطباعة الحريرية)، عادةً عند درجة حرارة 120-150 درجة مئوية، مما يضمن وضوح العلامات ومتانتها.
● المعالجة بعد التطوير: يعزز المعالجة الكاملة لحبر قناع اللحام، مما يعزز مقاومة التآكل ومقاومة العوامل الجوية.
Ⅲ أنواع الأفران المناسبة

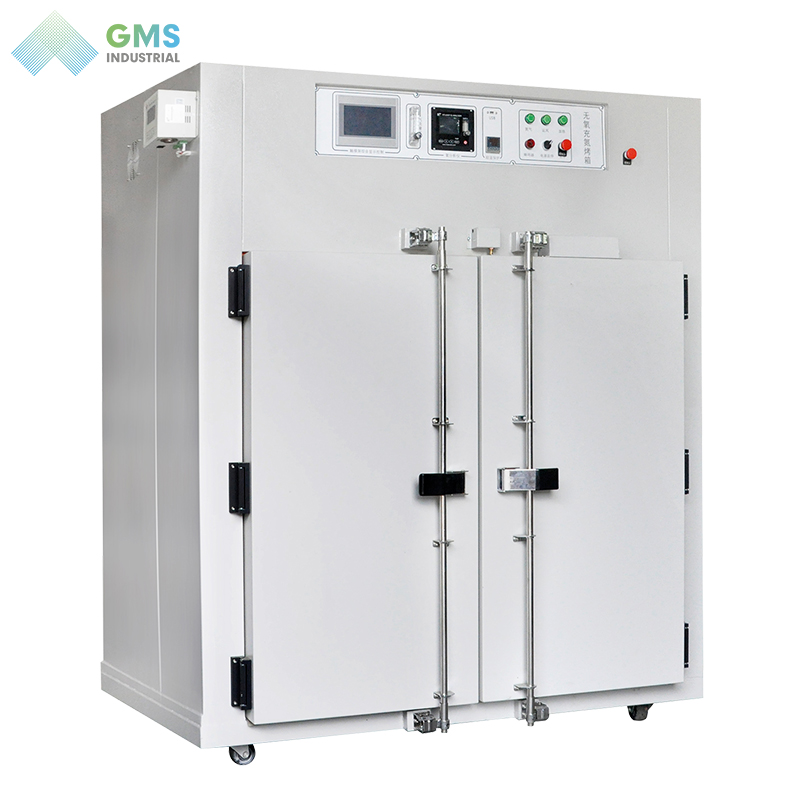

1. أفران تدوير الهواء الساخن
تُعدّ أفران تدوير الهواء الساخن من أكثر المعدات استخدامًا في خبز لوحات الدوائر المطبوعة حاليًا. وبفضل نظام تدوير الهواء الساخن الفعال، تُحقق هذه الأفران توزيعًا متجانسًا للحرارة داخل حجرة الخبز. وتتميز بدقة عالية في التحكم بدرجة الحرارة، وسرعة تسخين فائقة، واستهلاك منخفض نسبيًا للطاقة. وعادةً ما تُجهز هذه الأفران بمجسات حرارة متعددة وأنظمة تحكم ذكية من نوع PID، مما يُتيح التحكم الدقيق في درجة حرارة الخبز ومدة الخبز وفقًا لأنواع مواد لوحات الدوائر المطبوعة المختلفة ومتطلبات عملية التصنيع. وهي مناسبة لبيئات الإنتاج واسعة النطاق.
أفران التفريغيعمل هذا الجهاز على تسريع عملية تبخر الرطوبة عن طريق خفض الضغط داخل الحجرة. وتساهم بيئة الفراغ في خفض درجة غليان الماء بشكل فعال، مما يسمح بإتمام عملية خبز لوحات الدوائر المطبوعة (PCB) عند درجات حرارة منخفضة، وبالتالي تجنب تلف مادة اللوحة الناتج عن الحرارة العالية. يُعد هذا الجهاز مناسبًا بشكل خاص للوحات متعددة الطبقات عالية الامتصاص للرطوبة ولوحات الترددات العالية، والتي تُستخدم على نطاق واسع في المجالات التي تتطلب موثوقية عالية للغاية، مثل صناعة الطيران والفضاء والإلكترونيات الطبية.
3. فرن النيتروجينs
تُستخدم أفران النيتروجين في عمليات الخبز في بيئة محمية بالنيتروجين، وهي تُستخدم بشكل أساسي للوحات الدوائر المطبوعة الحساسة للأكسدة والمكونات الدقيقة. يعمل النيتروجين، كغاز خامل، على عزل الأكسجين الجوي بفعالية، مما يمنع تفاعلات الأكسدة على لوحات الدوائر المطبوعة أثناء الخبز في درجات حرارة عالية. تُجهز هذه الأفران بأنظمة دقيقة لتزويد النيتروجين وأجهزة للتحكم في تدفق الغاز، وتُستخدم على نطاق واسع في تصنيع أشباه الموصلات وإنتاج المعدات الإلكترونية المتطورة.
4. فرن نفقs
أفران الأنفاق هي معدات خبز مستمرة تنقل لوحات الدوائر المطبوعة (PCBs) بشكل متواصل إلى داخل الفرن عبر سير ناقل، حيث تُعالج عبر مناطق حرارية متعددة تشمل التسخين المسبق والتجفيف والتبريد. تتميز هذه الأفران بكفاءة إنتاجية عالية، وأتمتة متطورة، وإمكانية الإنتاج المستمر دون انقطاع، مما يجعلها مناسبة لسيناريوهات الإنتاج الضخم. تستخدم أفران الأنفاق أنظمة تحكم حراري مجزأة، مما يحقق تجانسًا حراريًا يصل إلى ±2 درجة مئوية.
تُعدّ عملية خبز لوحات الدوائر المطبوعة (PCB) خطوةً أساسيةً لضمان جودة وموثوقية المنتجات الإلكترونية. فمن خلال وظائفها المتعددة - إزالة الرطوبة، وتخفيف الإجهاد الداخلي، وتحسين نتائج اللحام، وتجنب التلوث الأيوني - تمنع هذه العملية بفعالية عيوب الجودة مثل انفجار اللوحة، وانفصال الطبقات، والتشوه. كما أنها تُحسّن إنتاجية تصنيع لوحات الدوائر المطبوعة وموثوقيتها على المدى الطويل. بدءًا من معالجة اللوحة وصولًا إلى التحضير المسبق لتقنية التجميع السطحي (SMT)، ومن معالجة قناع اللحام إلى شحن المنتج النهائي، تُطبّق عملية الخبز على كامل دورة حياة تصنيع لوحات الدوائر المطبوعة.
