Rôle et normes du vieillissement des composants électroniques

Dans l'industrie de la fabrication électronique, le vieillissement des composants électroniques désigne une méthode de test de fiabilité consistant à appliquer des contraintes spécifiques – telles que des températures et une humidité élevées, ainsi que des tensions et des courants importants – aux composants ou dispositifs électroniques complets avant leur sortie d'usine, en simulant ou en accélérant les conditions environnementales réelles d'utilisation. Ceci permet de révéler, sur une période relativement courte, les modes de défaillance potentiels susceptibles de survenir lors d'une utilisation prolongée. Cette méthode permet d'éliminer les défaillances précoces, de mettre en évidence les défauts latents et de stabiliser les performances du produit. Les tests de vieillissement constituent un maillon indispensable et crucial du système de contrôle qualité des produits électroniques, largement utilisés dans l'électronique grand public, l'électronique automobile, l'aérospatiale, les équipements de communication, les dispositifs médicaux et d'autres domaines. Grâce à un traitement de vieillissement scientifique, les entreprises peuvent identifier et éliminer les produits non conformes avant leur livraison, améliorant ainsi la fiabilité à long terme des produits et la satisfaction des utilisateurs.

I. Le rôle du vieillissement des composants électroniques

1. Éliminer les échecs de la petite enfance :La durée de vie des composants électroniques suit généralement une courbe en « baignoire », ce qui signifie que les produits connaissent une phase de taux de défaillance plus élevé durant leur période d'utilisation initiale. L'objectif principal du traitement de vieillissement est d'anticiper cette phase de défaillances avant même que le produit ne quitte l'usine, afin que les produits livrés aux utilisateurs entrent directement dans la phase à faible risque, caractérisée par un taux de défaillance stable et faible, réduisant ainsi considérablement les taux de défaillance sur le terrain.
2. Stabilisation des paramètres de performance électrique :De nombreux composants subissent une certaine dérive de leurs paramètres électriques clés lors de leur première mise sous tension ou de leur phase initiale de fonctionnement. Par exemple, le gain des transistors, la capacité réelle des condensateurs et les valeurs de résistance des résistances de précision peuvent varier avec le temps et la température. Un traitement de vieillissement standardisé permet de stabiliser ces paramètres, évitant ainsi les décalages du point de fonctionnement du circuit ou les anomalies fonctionnelles après assemblage dues à cette dérive.
3. Vérification de la qualité de l'emballage et de l'interconnexion :Dans des conditions de température élevée ou variable, les contraintes générées par la différence de coefficients de dilatation thermique entre la puce et les matériaux d'encapsulation sont amplifiées. Au cours du vieillissement, les défauts d'encapsulation, tels que les soudures froides, les ruptures de conducteurs, le décollement des fils de connexion et les défaillances d'étanchéité, s'accentuent et deviennent apparents. Ils sont identifiés et éliminés dès la production, évitant ainsi des défaillances critiques lors de l'utilisation ultérieure.
4. Amélioration de la fiabilité globale des équipements :Après un contrôle rigoureux du vieillissement, le temps moyen entre les pannes (MTBF) des équipements assemblés est considérablement allongé et les coûts de maintenance après-vente sont sensiblement réduits. Pour les équipements critiques exigeant une longue durée de vie et une grande stabilité, le contrôle du vieillissement des composants représente l'un des investissements les plus rentables en matière de fiabilité.

II. Processus de vieillissement des composants électroniques

1. Application du stress thermique :La température est le facteur d'accélération le plus fondamental et le plus important dans les processus de vieillissement. Un environnement à haute température accélère les processus physiques et chimiques tels que la diffusion atomique, l'électromigration et l'oxydation, ce qui entraîne la manifestation de défauts latents dans un délai plus court. Les températures de vieillissement conventionnelles sont généralement comprises entre 125 °C et 175 °C, selon la qualité du composant. Le choix de la température doit trouver un équilibre entre l'efficacité de l'accélération et la limite de tolérance thermique du composant, garantissant ainsi une résistance suffisante au vieillissement sans endommager les dispositifs en fonctionnement normal.
2. Application de la contrainte électrique :Les processus de vieillissement se divisent en deux grandes catégories : le vieillissement statique et le vieillissement dynamique. Le vieillissement statique consiste à appliquer des contraintes thermiques aux composants hors tension ou à faible consommation. Il est principalement utilisé pour évaluer la fiabilité du boîtier et la stabilité des matériaux. Le vieillissement dynamique, quant à lui, requiert l’application simultanée de la tension et du courant de fonctionnement nominaux, ou de signaux de test, dans un environnement à haute température. Les composants sont ainsi maintenus en état de fonctionnement réel, ce qui permet de détecter les défauts dynamiques liés à la fonctionnalité du circuit. Pour les circuits intégrés, le vieillissement dynamique est généralement réalisé conjointement avec des séquences de test spécifiques afin de couvrir un plus grand nombre de nœuds internes et de modes de défaillance.
3. Paramétrage de la durée de vieillissement :La durée du vieillissement influe directement sur la rigueur du contrôle et les coûts de production. Une durée trop courte peut empêcher l'activation complète de certains défauts latents ; une durée trop longue augmente non seulement les coûts de fabrication, mais peut également engendrer des dommages cumulatifs inutiles aux composants. La durée de vieillissement des composants industriels courants varie de 8 à 168 heures ; les composants haute fiabilité peuvent nécessiter 500 heures, voire plus. Certaines entreprises adoptent une stratégie de vieillissement segmentée : un premier contrôle grossier de courte durée à haute température permet d'éliminer les produits manifestement défectueux ; suivi d'un vieillissement de stabilisation plus long garantit la stabilité des paramètres.
4. Vieillissement environnemental combiné :Outre le vieillissement à haute température unique, diverses combinaisons de contraintes environnementales sont également utilisées en production. Le vieillissement par cycles thermiques consiste à alterner de manière répétée les hautes et basses températures afin d'évaluer la capacité d'un composant à résister à la dilatation et à la contraction thermiques. Cette méthode est particulièrement adaptée à la détection de la fatigue des joints de soudure et des problèmes de fissuration des boîtiers. Le vieillissement à haute température et forte humidité superpose une contrainte d'humidité à une contrainte de température élevée. Il permet d'inspecter les performances d'étanchéité et les modifications des propriétés électriques après absorption d'humidité par le matériau. Le vieillissement THB (Température-Humidité-Complexité) est une méthode de contrôle combinée plus rigoureuse qui évalue de manière exhaustive la fiabilité des composants dans des conditions proches des environnements d'utilisation réels.
5. Inspection et évaluation post-vieillissement :Une fois le processus de vieillissement terminé, tous les composants testés doivent faire l'objet de tests rigoureux de leurs paramètres électriques et d'un contrôle visuel. Les données de test sont comparées individuellement aux données de référence avant vieillissement, en vérifiant notamment si la dérive des paramètres dépasse les limites autorisées, si le fonctionnement est normal et s'il existe des anomalies visibles telles que décoloration, déformation ou fissure. Seuls les composants ayant satisfait à tous les critères de contrôle sont considérés comme des produits conformes et peuvent passer à l'étape suivante du processus ou être livrés au client.

III. Quels composants électroniques nécessitent un traitement de vieillissement ?

1. Dispositifs discrets semi-conducteurs :Les diodes, transistors, transistors à effet de champ, thyristors et autres composants semi-conducteurs discrets sont des candidats de choix pour les traitements de vieillissement. Ces composants présentent des structures relativement complexes, sont sensibles aux contraintes thermiques et de tension, et ont tendance à connaître une proportion relativement élevée de défaillances précoces. En particulier pour les semi-conducteurs de puissance, qui génèrent un auto-échauffement important en fonctionnement, les contraintes thermiques constituent un facteur majeur de défaillance, nécessitant un vieillissement accéléré à haute température afin de vérifier leur capacité de dissipation thermique et leur stabilité à long terme.
2. Circuits intégrés (CI) :Des circuits logiques simples aux microprocesseurs complexes, en passant par les mémoires, les puces analogiques et les puces mixtes, le vieillissement des circuits intégrés est un maillon essentiel de la garantie de fiabilité. Les circuits intégrés numériques nécessitent généralement un vieillissement dynamique à haute température associé à des vecteurs de tests fonctionnels ; les circuits intégrés analogiques, quant à eux, se concentrent davantage sur la stabilité de paramètres tels que le gain, le décalage et le bruit à haute température. Pour les puces à très grande échelle, comme les FPGA (Field Programmable Gate Arrays) et les DSP (Digital Signal Processing), le processus de vieillissement doit souvent être réalisé dans des systèmes dédiés, avec des programmes de test complexes.
3. Composants passifs critiques :Les résistances à couche de carbone, les condensateurs céramiques et autres composants courants, de structure simple et de haute fiabilité, ne nécessitent généralement pas de traitement de vieillissement spécifique. En revanche, les condensateurs électrolytiques, notamment ceux en aluminium, requièrent souvent un vieillissement à haute température pour stabiliser leurs performances et éliminer les défaillances prématurées dues à des modes de défaillance liés au temps, tels que le dessèchement de l'électrolyte et l'augmentation du courant de fuite. Les condensateurs à couche, les résistances de précision, les thermistances et autres composants nécessitent également un traitement de stabilisation approprié pour les applications haut de gamme.
4. Connecteurs et relais :Les défaillances des composants électromécaniques tels que les connecteurs, les relais et les interrupteurs sont principalement liées à une augmentation de la résistance de contact, à l'oxydation des contacts, à l'usure mécanique et à la dégradation de l'étanchéité. Le vieillissement par cycles thermiques et le stockage à haute température permettent de vérifier la fiabilité des contacts, la qualité du placage et l'intégrité des joints, garantissant ainsi des connexions électriques stables lors d'une utilisation prolongée.
5. Dispositifs optoélectroniques :Les diodes électroluminescentes (DEL), les optocoupleurs, les diodes laser et autres dispositifs optoélectroniques subissent une atténuation de leur rendement lumineux au fil du temps et en fonction de la température. Le vieillissement à haute température accélère ce processus de dégradation, permettant d'éliminer les défaillances précoces dues à une dégradation trop rapide du rendement lumineux, tout en vérifiant les caractéristiques de résistance thermique et la pertinence de la conception du système de dissipation de chaleur.
6. Capteurs et dispositifs MEMS :De nombreux capteurs et dispositifs MEMS (systèmes microélectromécaniques) présentent des structures de précision et des exigences extrêmement élevées en matière d'herméticité du boîtier et de stabilité des matériaux. Ces dispositifs nécessitent généralement un vieillissement combiné comprenant des cycles de température, un stockage à haute température et des vibrations afin de vérifier de manière exhaustive leur stabilité à long terme et la précision de leurs mesures sous diverses contraintes environnementales.
7. Modules et ensembles d'alimentation :Les modules de puissance intégrés, les circuits intégrés hybrides et autres assemblages multicomposants comportent de nombreux nœuds d'interconnexion internes, des joints de soudure denses et des fils de liaison. Leur vieillissement au niveau système est nécessaire pour vérifier leur fiabilité globale et garantir la stabilité opérationnelle coordonnée de tous leurs composants dans des conditions de température et de charge élevées.

IV.Types de fours adaptés au vieillissement des composants électroniques

Les étuves de vieillissement sont les équipements essentiels à la réalisation des tests de vieillissement. Différents types d'étuves conviennent à différents procédés de vieillissement et exigences relatives aux produits.

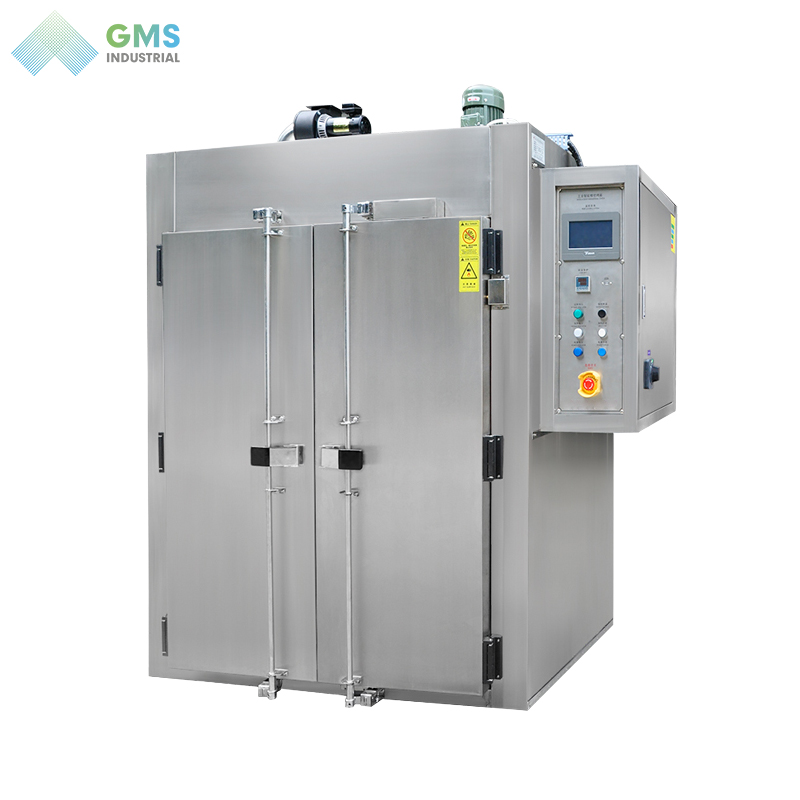

1. Four de vieillissement à haute température:Il s'agit de l'équipement le plus répandu, avec une plage de températures allant généralement de la température ambiante à 250 °C, voire plus, répondant ainsi aux exigences de vieillissement à haute température de la plupart des composants électroniques et des cartes de circuits imprimés. Ces fours utilisent des systèmes de régulation de température intelligents PID, offrant une précision de ±1 °C et une excellente uniformité de température. Ils sont équipés de systèmes de circulation d'air chaud garantissant une distribution homogène de la température à l'intérieur de l'enceinte. Les composants conventionnels peuvent être vieillis à 85-90 °C pendant 8 heures, tandis que les produits de qualité militaire peuvent subir des tests rigoureux à 120 °C pendant 12 heures.
2. Four de vieillissement à circulation d'air chaud :Ce four assure une circulation forcée d'air chaud à l'intérieur de la chambre grâce à des ventilateurs intégrés, offrant ainsi une efficacité de transfert thermique élevée, une excellente uniformité de température et des vitesses de chauffage réglables. Avec une plage de température allant de la température ambiante à 300 °C, il convient à la protection contre l'humidité, aux tests de stabilité thermique et à l'évaluation de la fiabilité à long terme des composants électroniques. L'intérieur de la chambre est généralement en acier inoxydable, ce qui lui confère une bonne résistance à la corrosion et d'excellentes propriétés d'isolation thermique.
3. Four de vieillissement sous vide :Capable d'effectuer des tests de vieillissement sous vide, en isolant complètement l'oxygène pour prévenir l'oxydation des produits électroniques, et de simuler des conditions environnementales spécifiques telles que le vide, ce type d'étuve est adapté aux équipements électroniques aérospatiaux, aux capteurs de haute précision, aux dispositifs scellés sous vide et autres produits exigeant un environnement sous vide particulier. Il garantit ainsi leurs performances et leur fiabilité dans ces environnements spécifiques.
4. Four de vieillissement sous azote :L'introduction continue d'azote de haute pureté permet de réduire la teneur en oxygène à l'intérieur de la chambre à un niveau extrêmement bas (généralement inférieur à 5 ppm), empêchant ainsi l'oxydation des composants électroniques lors du vieillissement à haute température. Ce four est particulièrement adapté aux matériaux et dispositifs électroniques sensibles à l'oxydation, tels que les semi-conducteurs organiques, les dispositifs électroniques flexibles et les résistances et condensateurs de précision.
5. Four de vieillissement en salle blanche :Tout en assurant le contrôle de la température, ce four garantit un environnement d'une propreté irréprochable à l'intérieur de l'enceinte. Grâce à des filtres HEPA haute efficacité, la propreté est maintenue au niveau de la classe 100 ou supérieur, empêchant toute contamination par des particules susceptibles d'affecter les composants électroniques pendant les tests. Ce type de four est particulièrement adapté au vieillissement de produits exigeant une propreté extrême, tels que les plaquettes de semi-conducteurs, les dispositifs optoélectroniques et les capteurs de haute précision.

Le vieillissement des composants électroniques est un processus critique dans la fabrication électronique moderne, garantissant la qualité et la fiabilité des produits. Ce procédé de contrôle qualité préventif permet d'anticiper les défaillances précoces d'un composant avant même que le produit ne quitte l'usine, assurant ainsi aux utilisateurs des produits aux performances stables et à la durée de vie fiable. Le vieillissement permet d'éliminer efficacement les défaillances précoces, de stabiliser les paramètres de performance électrique, de vérifier la qualité du conditionnement et, en définitive, d'améliorer la fiabilité des équipements complets. Au niveau du processus, la conception judicieuse et le contrôle précis des contraintes thermiques, électriques et temporelles, ainsi que des contraintes environnementales combinées, sont les facteurs déterminants de l'efficacité du vieillissement. Les dispositifs discrets semi-conducteurs, les circuits intégrés, les composants passifs critiques, les dispositifs optoélectroniques, les capteurs et divers modules et assemblages de puissance sont les principaux composants concernés par le vieillissement.
